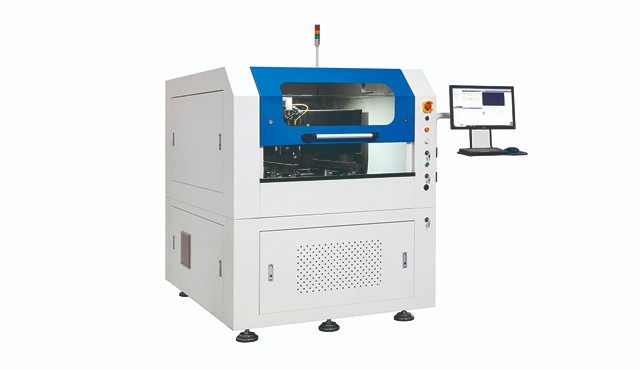

StencilMat M2 基礎SMT模板激光精密切割設備
StencilMat M2采用橋架式結構，各個部分結構重量較輕，采用平板電機、龍門架構，切割速度快，自動化程度高，能兼容自動打標，打磨，鋼網檢查模塊。
設備性價比高，開出的漏孔，既有光滑平順的側壁，又有上窄下寬有錐度的孔型，利于焊膏釋放；即使在放大鏡下，也能觀察到微觀結構干凈整齊，切割線清楚分明的品相；大多數場合下，只需要簡單的機械打磨、化學拋光，就能直接使用。
產品特點
SMT加工優選
適合工業量產
性價比超值之選
頂級光學器件
無憂售后服務
產品參數
技術參數 | StencilMat M2 |
最大加工區域 | 600mm x 600mm |
X/Y軸定位精度 | ≤±2μm |
X/Y軸重復定位精度 | ≤±2μm |
X/Y軸分辨率 | ≤0.5μm |
激光波長 | 1,070nm |
X/Y軸移動系統 | 平板電機及光柵尺 |
激光平均功率 | 150W |
切割厚度 | 20μm~ 5000μm* |
設備平臺 | 花崗巖機臺，固定龍門式結構 |
設備尺寸（W x H x D） | 1,250mm x 1,915mm x 1,560mm |
設備重量 | 約1,500kg |
配套及選項 | StencilMat M2 |
數據處理軟件 | CircuitCAM7 Pro |
設備驅動軟件 | DreamCreaTor3 |
自動上下料系統 | 選配 |
攝像頭靶標對位系統 | 標配 |
工業吸塵系統 | 標配 |
工作環境 | StencilMat M2 |
電源 | 3 x 380V+N+PE,50Hz,3.0kW |
環境溫度 | 22°C±2°C |
